在半导体制造工艺中，封装是保护精密芯片、实现电气连接并确保最终产品可靠性的关键环节。其中，清洁度是决定封装质量的重中之重。材料表面润湿性能差，可能导致键合失败、封装开裂等致命缺陷。而真空等离子清洗机，正是解决这一系列难题、提升半导体封装良率的“隐形守护者”。

为何半导体封装前必须进行清洗？

  材料表面的浸润性和粘附性，导致：

  引线键合强度不足，易脱落。

  芯片贴装空洞，散热不良。

  塑封料与芯片结合不牢，产生分层。

  最终产品可靠性下降，早期失效率升高。

  传统的湿法清洗（使用化学溶剂）虽然有一定效果，但存在清洗死角、环保压力大、易造成二次污染且对精细结构损伤风险高等问题。而真空等离子清洗机提供了一种干式、高效、环保且无损伤的完美解决方案。

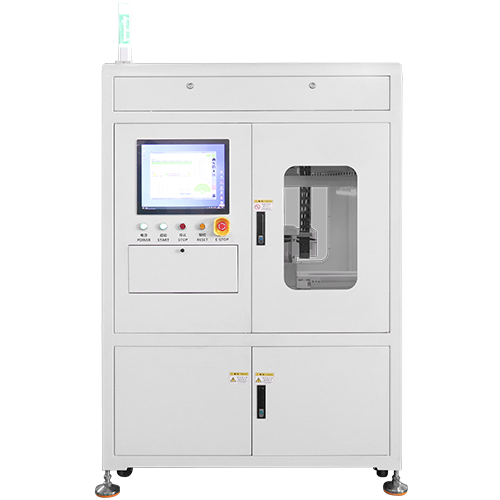

真空等离子清洗机的工作原理

  真空等离子清洗机通过在密闭真空腔体内施加高频电场，使工艺气体（如氧气、氩气、氢气或它们的混合气体）电离，形成包含高能电子、离子的等离子体。

在半导体封装中的核心作用

真空等离子清洗机在封装工艺的多个关键步骤中扮演着不可或缺的角色：

1、引线键合前清洗

  作用： 提高芯片焊盘和基板焊点上表面性能。

  效果： 显著提高金线/铜线与焊盘的键合强度和一致性，减少虚焊、脱焊，极大提升良品率。

2、芯片贴装前清洗

  作用： 清洁芯片背面和基板粘贴区域。

  效果： 增强环氧树脂或DAF膜等粘合材料的浸润性和粘附力，减少贴装空洞，改善芯片的散热路径，提高器件长期工作的可靠性。

3、塑封前清洗

  作用： 在注入塑封料之前，对整个框架上的芯片和引线进行最终清洗。

  效果： 确保塑封料与所有组件完美结合，有效防止因界面污染导致的分层（Delamination）和“爆米花”效应，尤其在潮湿环境下至关重要。

4、倒装芯片封装

  作用： 清洁芯片的凸点（Solder Bumps）和基板的焊盘。

  效果： 提高焊料的润湿性，确保回流焊后形成均匀、可靠的焊接点，降低连接电阻。

　　随着半导体器件向更小尺寸、更高集成度和更高可靠性发展，对封装工艺的要求也日益严苛。真空等离子清洗机作为一种先进的表面处理技术，通过提升表面活性和清洁度，从根本上保障了封装环节的质量，是确保半导体产品在激烈市场竞争中立于不败之地的重要装备。投资一台高效的真空等离子清洗机，就是为您的封装良率和产品可靠性上了一道坚实的“保险”。
