磷化铟退火，是光通信芯片制造中最容易被低估的一道工序。在AI算力需求爆发、数据中心光模块速率持续攀升的背景下，高速激光器芯片和探测器芯片的市场需求快速放大，而这类芯片的核心衬底材料正是磷化铟（InP）。产业链上游对芯片良率和性能的要求水涨船高，但有一个工艺环节始终像一道隐形的“窄门”，制约着整体产出——离子注入后的退火激活。

磷化铟退火之所以难，根源在于材料本身的“脾气”。磷化铟在约360°C以上就会因磷元素分解导致表面劣化，这意味着退火激活、介质沉积等后端工艺必须严格控制温度窗口，难度远高于硅基器件。与此同时，退火温度如果偏低，注入的杂质原子又无法被充分激活到晶格位置，器件的电学性能便上不去。行业研究显示，在常规炉退火条件下，磷化铟的掺杂激活率往往不尽如人意，而快速热退火（RTP）在III-V族化合物中展现出明显的激活效率和载流子迁移率优势。磷化铟退火的工艺窗口控制，实质上是在“激活够不够”和“材料坏不坏”之间寻找那个极其苛刻的平衡点。

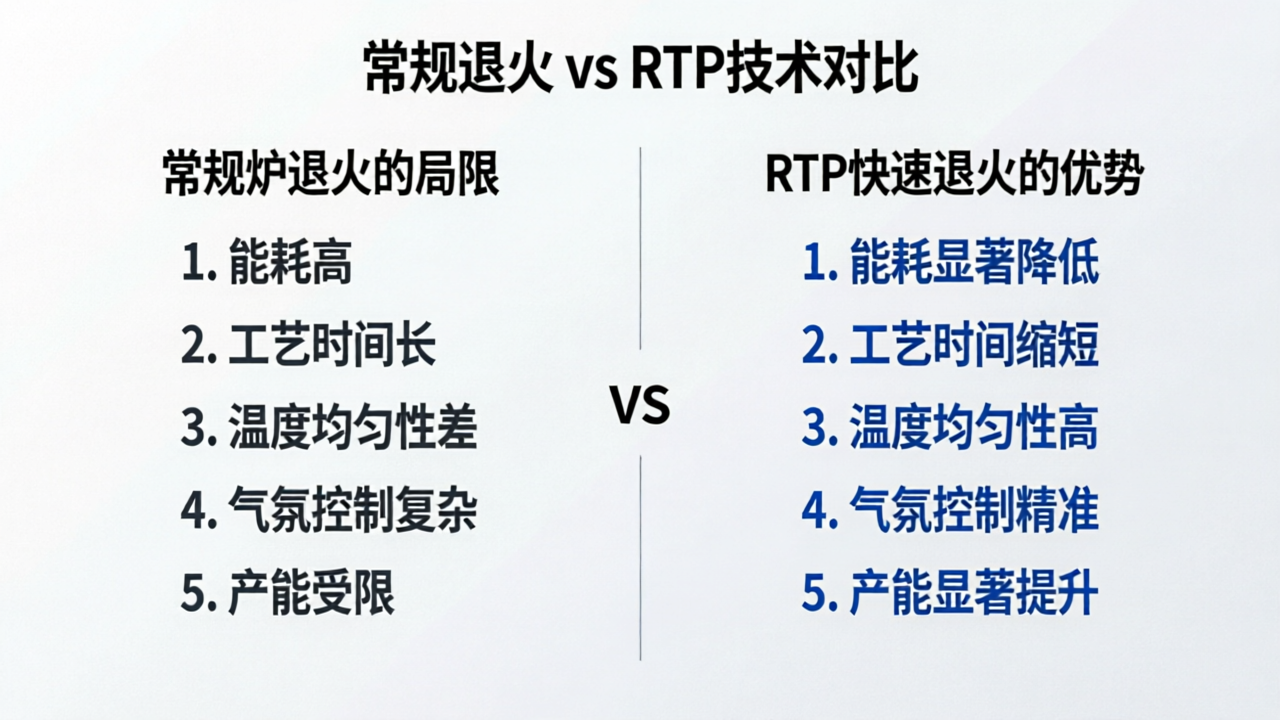

近年来，产业界对磷化铟退火的技术路线逐渐收敛到快速热退火方向。RTP技术以秒级甚至毫秒级的升降温速度，将晶圆在高温区停留的时间压缩到最短，既完成了杂质激活和晶格修复，又避免了磷化铟表面的热劣化。有研究数据表明，在优化的RTP条件下，磷化铟的施主电激活率可以接近理论水平。更重要的是，磷化铟退火对温度均匀性的要求极为苛刻——晶圆边缘哪怕出现几十度的偏差，也可能导致整片器件的参数离散。因此，退火设备的温控精度、边缘热补偿能力和气体环境控制，直接决定了这道工序的成败。

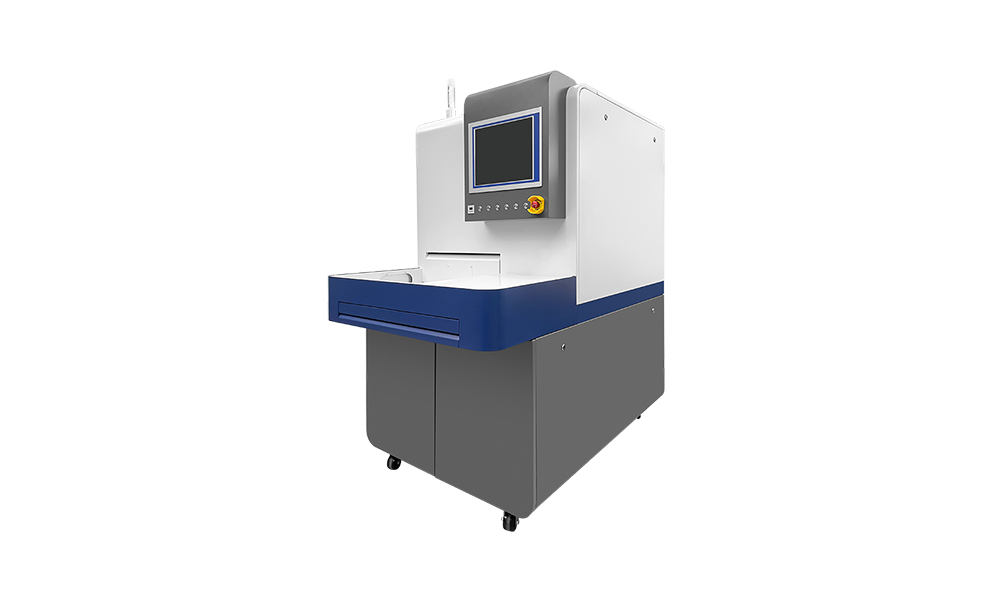

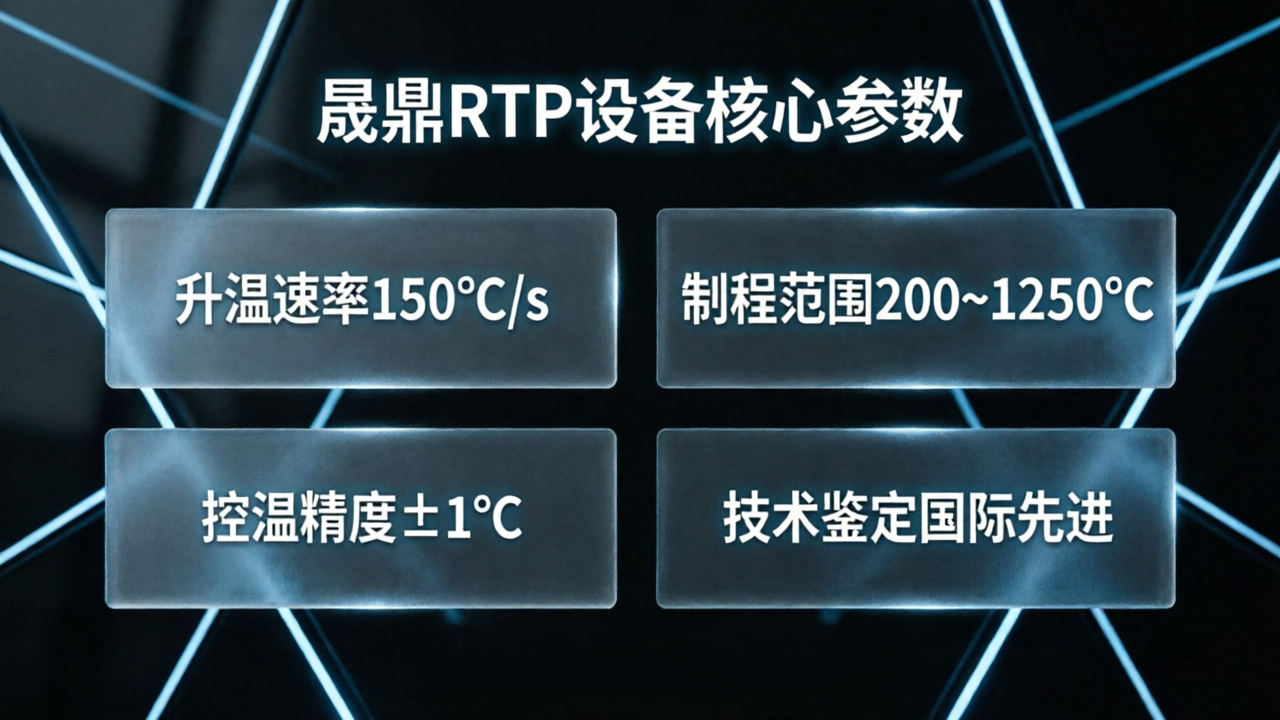

在这一背景下，国产半导体设备企业正在将RTP快速退火炉的技术能力向光通信领域延伸。晟鼎股份自主研发的RTP快速退火炉，升温速率可达150°C/s，制程范围覆盖200至1250°C，控温精度达到±1°C，并支持多组工艺气体的快速切换。针对磷化铟退火的工艺特点，设备在温度均匀性上做了针对性设计，其多区脉冲双腔控温方案结合在线温度均匀测量与动态边缘热补偿算法，能够有效校正晶圆边缘的热损失。对于磷化铟这种对温度梯度极为敏感的材料而言，这种边缘补偿能力意味着片内一致性有了更可靠的保障。目前该系列RTP设备已明确覆盖InP芯片退火核心制程需求，并在多家半导体产线中投入运行。

从产业视角看，磷化铟退火设备的选择正在从“能用”向“好用且可控”转变。高速光芯片的制造链条中，退火激活的稳定性直接影响后道测试的良率表现，而光芯片测试成本占单个器件总成本的比例超过3%，远高于硅基芯片，退火环节的微小波动会被后续测试环节显著放大。晟鼎股份的RTP快速退火炉在技术鉴定中被评定为总体达到国际先进水平，其多区脉冲双腔退火工艺在特定指标上具有领先性，这为国内光通信芯片制造企业在磷化铟退火环节提供了一个具备工程验证基础的国产化选项。

回到磷化铟退火本身，这道工序的价值不在于设备有多复杂，而在于它决定了上游外延和注入环节的投入能否最终转化为有竞争力的芯片产出。随着光通信速率向更高速率演进，磷化铟器件的工艺控制难度只会继续加大，退火设备的热预算管理能力和温度均匀性将成为芯片良率竞争中的关键变量。磷化铟退火工艺的成熟度，某种程度上标记着一条光通信芯片产线从“能跑通”到“跑得好”之间的距离。
