2026年全球AI芯片市场持续爆发式增长，据行业数据显示，2025年全球半导体市场规模约7920亿美元，2026年预计进一步扩大至9750亿美元。然而，高端AI芯片的量产瓶颈已非先进制程本身，而是CoWoS、混合键合等先进封装技术的产能与良率。随着Chiplet架构和3D堆叠封装技术的普及，多个异质芯片之间的键合界面变得极为复杂。在引线键合这道连接芯片与外部电路的核心工序中，焊盘表面残留的纳米级有机污染物或氧化物，往往直接导致键合强度不足、虚焊、脱层，甚至芯片报废。键合前引入等离子清洗机，正在成为AI芯片封装产线提升良率的关键突破口。

纳米级污染：AI芯片键合失效的“隐形杀手”

AI芯片的制造精度已从微米级迈入纳米级乃至原子级尺度。在如此精密的尺度下，芯片和基板在经历焊接、输送、储存等环节后，表面会吸附油脂、有机污染物，形成一层极薄的隔绝层。这层“隐形屏障”会严重削弱键合材料与焊盘表面的结合力——传统化学溶剂清洗难以彻底清除纳米级污染物，还容易在微细结构间留下残留物；物理擦拭不仅效率低下，更可能对精密的焊盘造成二次损伤。数据显示，超过一半的硅晶圆半导体材料损失并非源于制造技术本身，而是由于表面污染所致。在AI芯片高密度、高可靠性的封装要求下，键合界面的洁净度直接决定了产品的最终良率。

等离子清洗机：干法去除纳米级污染物的核心方案

等离子清洗技术的核心在于利用高能活性粒子对材料表面进行分子级的清洁与活化。在真空腔体内注入工艺气体（如氧气、氩气等），通过射频或微波电源激发产生高活性的等离子体。等离子体中的离子、电子和自由基等高能活性粒子，一方面通过物理轰击去除基板表面的微尘颗粒和氧化物，另一方面通过化学反应将有机污染物分解为气态小分子并由真空系统抽走。整个过程是干法处理，无需任何化学溶剂，不产生废水废气排放，也不会在工件表面留下残留。相比传统湿法清洗，等离子清洗机实现了真正意义上的无损精密清洗，完美契合AI芯片封装对表面洁净度的极致要求。

键合前等离子清洗：从源头保障AI芯片封装可靠性

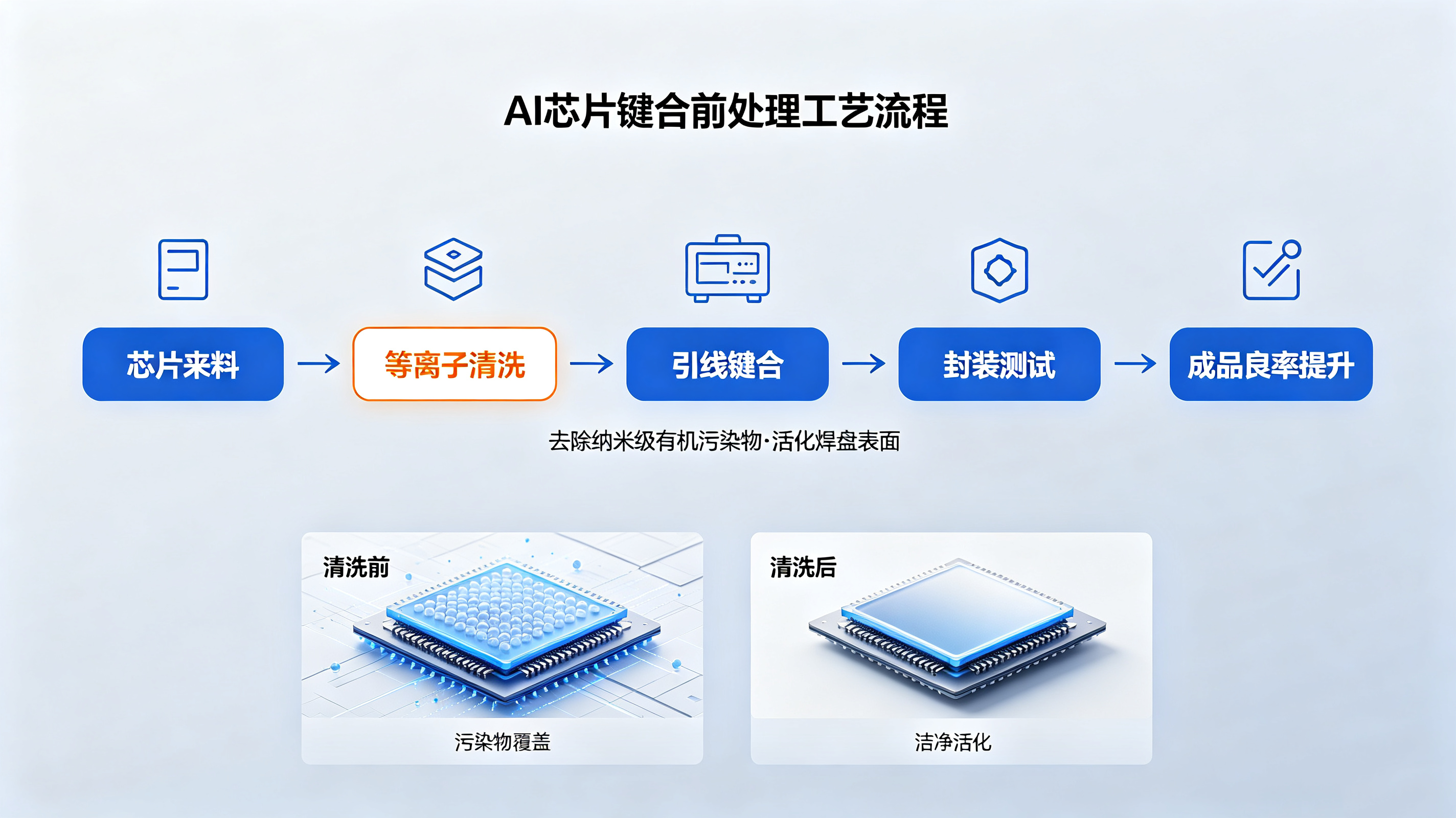

在AI芯片封装的关键制程中，等离子清洗机正扮演着贯穿全流程的品质守护角色。引线键合前引入等离子清洗机，通过激发氧气或氩气等工艺气体产生高能等离子体，对焊盘表面进行化学或物理清洗——氧气等离子体将非挥发性有机物氧化生成易挥发气体，氩气等离子体则通过高能粒子轰击剥除表面污染物。这种干法清洗方式可在不损伤精密焊盘结构的前提下，显著提升金线键合的均匀性和一致性。等离子清洗还能有效去除基板表面的有机污染物，同时活化材料表面，将原本“疏水”的惰性表面转变为“亲水”的高表面能状态。经过等离子清洗处理后，芯片与基板间的键合强度大幅提升，引线拉力测试数据显著改善，因界面污染导致的虚焊和脱层等缺陷率明显下降。

晟鼎股份：为AI芯片键合提供可靠的等离子清洗解决方案

广东晟鼎智能装备股份有限公司作为国家级专精特新“小巨人”企业，成立于2012年，现有研发人员130余人，拥有180余项专利技术，合作客户超过3500家。其核心产品涵盖微波等离子清洗机、大气等离子清洗机、真空等离子清洗机等多个系列，已大批量应用于半导体制造、3C消费电子等高端制造行业。在半导体封装领域，晟鼎等离子清洗机已形成覆盖芯片封装、引线键合、模组组装等关键环节的成熟解决方案。设备配备先进的气路流量控制、射频功率反馈与真空度监测系统，可实现对处理时间、气体配比、功率强度等参数的精密调控与全过程追溯。随着AI芯片向更高数据速率迈进，芯片尺寸更小、布线更密集，对表面清洁度的容忍度几乎降至零。晟鼎等离子清洗机以其干法、无损、高效、环保的独特优势，正成为AI芯片键合前不可或缺的关键工艺设备，为国产AI芯片的量产良率提供坚实保障。
