在半导体封装工艺中，底部填充（Underfill）是保障芯片可靠性的关键防线。通过在芯片与基板之间的微小间隙中填充专用胶体，底部填充能够有效分散热应力、机械应力，保护焊点免受损坏。然而，许多封装厂在量产中都会遇到一个棘手的痛点——填充后出现气泡（Void）或分层（Delamination）。这些缺陷轻则影响散热和电气性能，重则直接导致芯片在后续可靠性测试中失效。究其根源，问题往往出在底部填充之前——芯片表面和基板上的有机污染物、氧化物和微尘，正是引发填充缺陷的“隐形杀手”。这也解释了为什么越来越多的半导体封装产线，在底部填充前必须引入等离子清洗机这道关键工序。

传统底部填充工艺中，填充前的表面处理长期依赖化学溶剂清洗或简单擦拭。但这些方式在面对现代高密度、精细化封装时已力不从心。化学溶剂难以彻底清除基板表面的纳米级有机污染物和氧化物，还容易在微细结构间留下残留物；而物理擦拭不仅效率低下，更可能对精密的焊盘和凸块造成二次损伤。更关键的是，基板在经历焊接、输送、储存等环节后，表面会吸附油脂、有机污染物，形成一层极薄的隔绝层。这层“隐形屏障”会严重削弱底部填充胶与芯片及基板表面的结合力，使得填充胶无法与基材形成牢固的粘接，气泡和分层风险由此埋下。

等离子清洗机的出现，为这一难题提供了根本性的解决方案。其工作原理并不复杂：在真空腔体内注入工艺气体（如氧气、氩气等），通过射频或微波电源激发产生高活性的等离子体。等离子体中的离子、电子和自由基等高能活性粒子，一方面通过物理轰击去除基板表面的微尘颗粒和氧化物，另一方面通过化学反应将有机污染物分解为气态小分子并由真空系统抽走。整个过程是干法处理，无需任何化学溶剂，不会产生废液，也不会在工件表面留下残留。

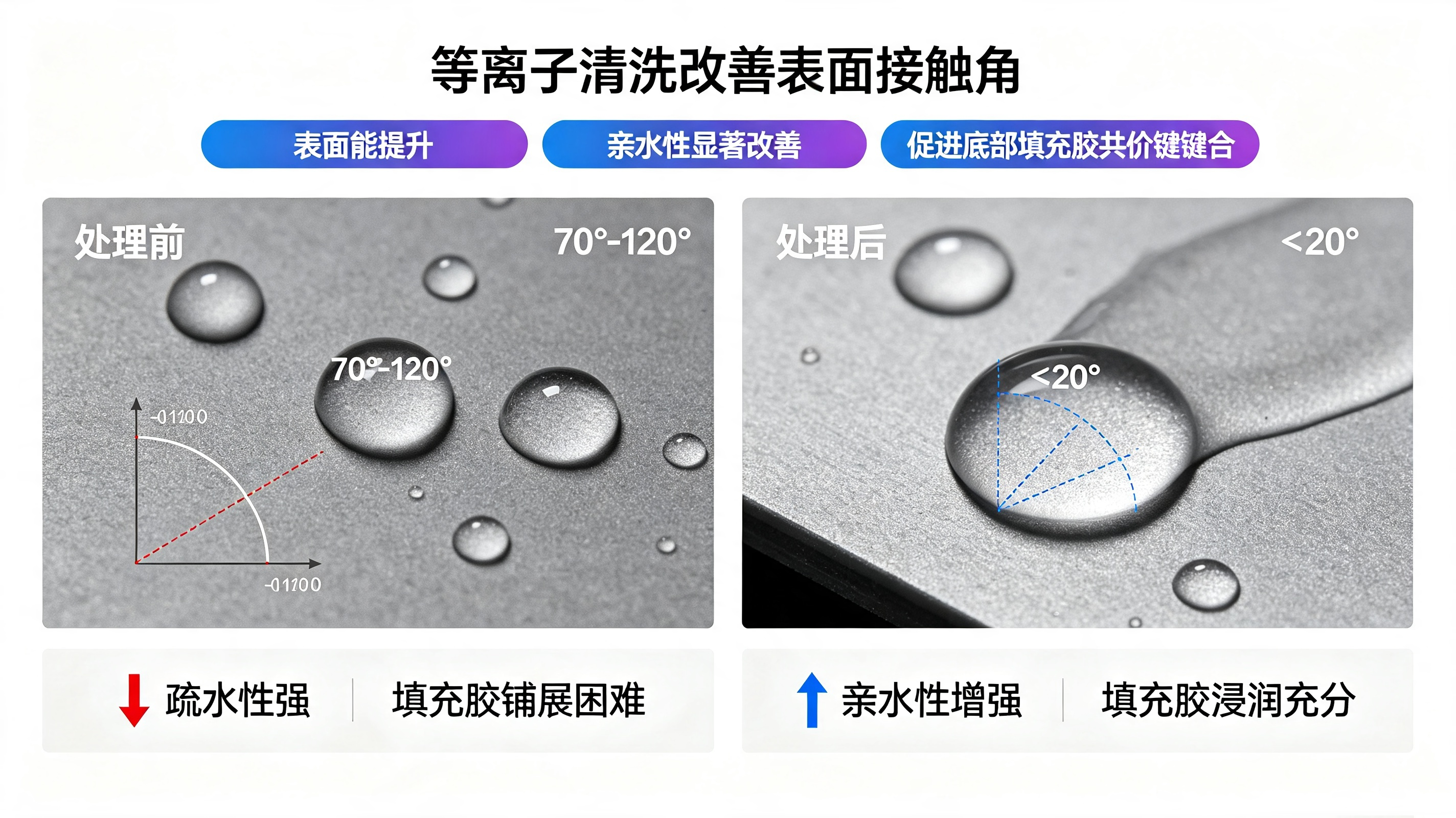

等离子清洗机在底部填充前的核心价值，远不止“洗干净”那么简单。研究表明，等离子清洗能够有效去除基板表面的有机污染物，同时活化材料表面，将原本“疏水”的惰性表面转变为“亲水”的高表面能状态。这意味着在底部填充过程中，填充胶能够更好地在芯片与基板之间铺展、浸润，实现更快的毛细渗透速度、更高且更均匀的填充高度，并最大限度减少空洞的形成。等离子清洗还能促进底部填充胶与基板表面的共价键键合，显著提高粘接强度。实际应用中，经过等离子清洗机处理优化后，器件经温度循环测试的分层率可大幅降低，封装可靠性显著提升。

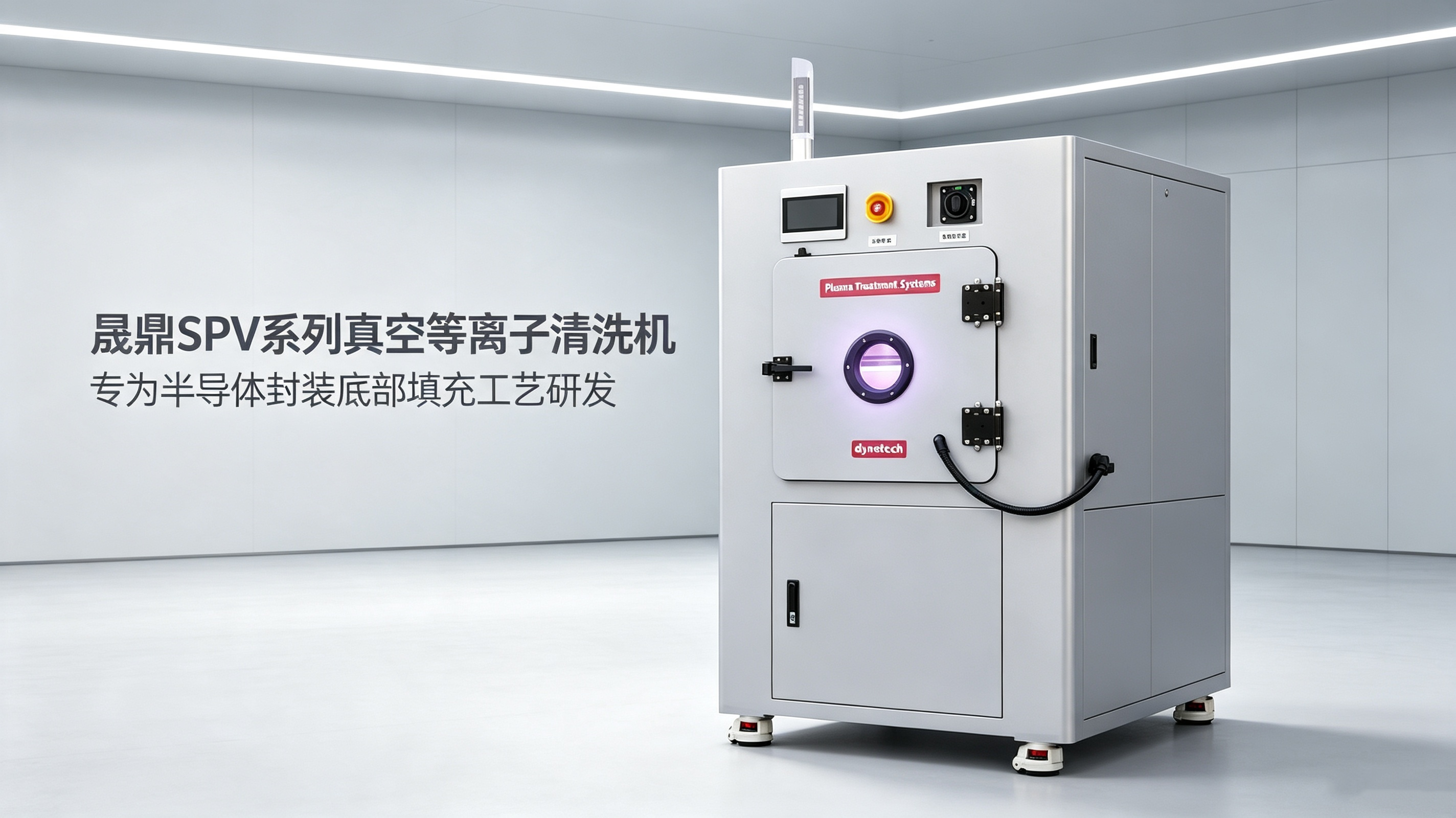

在实际量产中，等离子清洗机可灵活嵌入封装产线的底部填充工序前，实现全自动在线式连续处理。以晟鼎股份的等离子清洗设备为例，其产品线涵盖真空等离子清洗机、微波等离子清洗机等系列，专为半导体封装工艺研发。设备可针对芯片、基板、BGA、CSP等不同物料，精确调控功率、气体比例和处理时间，确保每一批次处理效果的一致性。在芯片粘接、引线键合、底部填充等多个关键节点，等离子清洗机都能发挥不可替代的作用。更重要的是，整个工艺主要消耗电能和少量工艺气体，不涉及有毒有害化学品，符合现代绿色制造的理念。

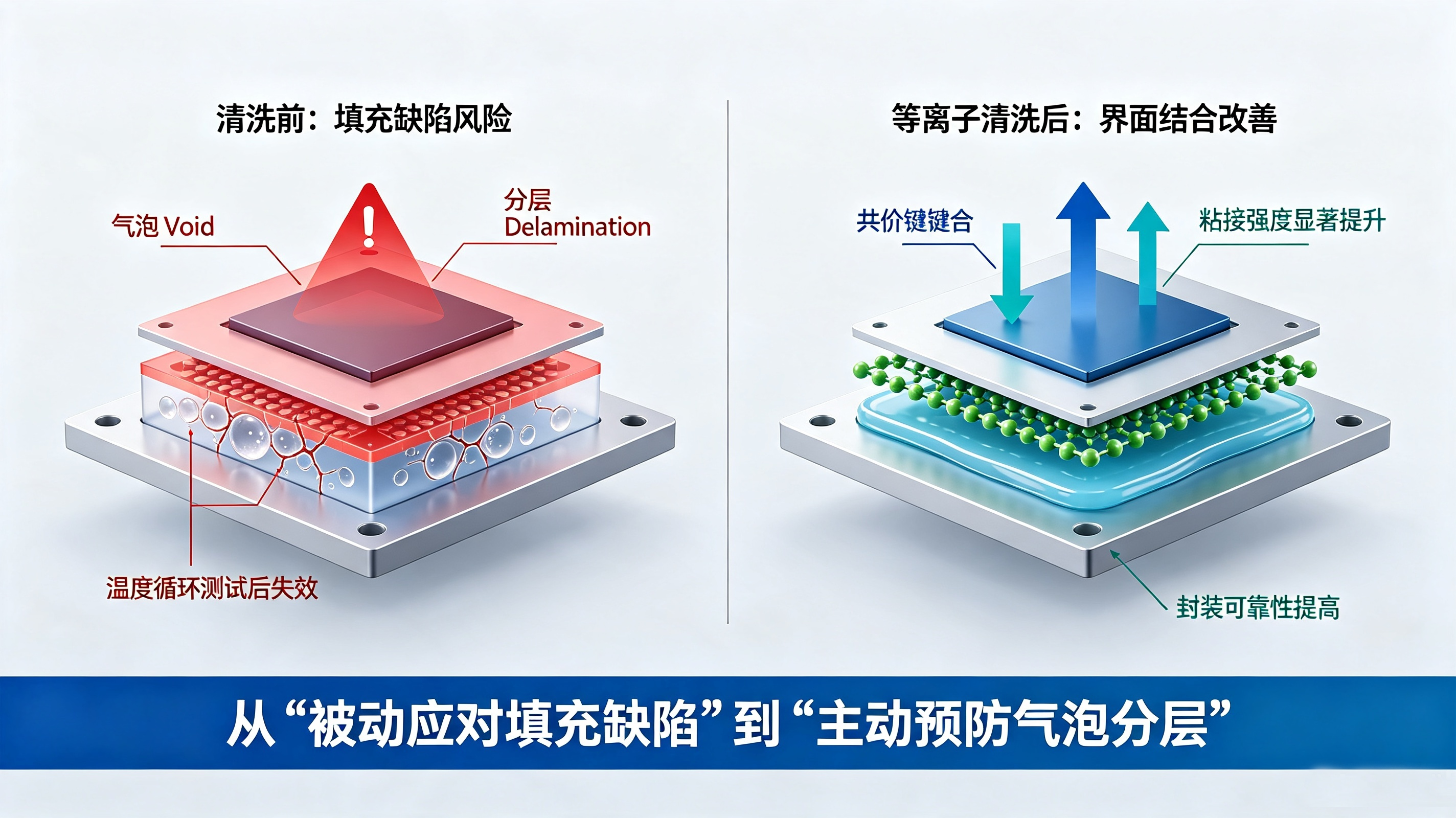

从“被动应对填充缺陷”到“主动预防气泡分层”，等离子清洗机正在成为半导体封装底部填充前不可或缺的标配工艺。随着芯片封装向更高密度、更小尺寸持续演进，底部填充胶与基材之间的结合强度要求只会越来越高。而等离子清洗机凭借其非接触、无损、高效、环保的独特优势，正在帮助越来越多的封装企业从根本上解决底部填充气泡和分层等良率杀手。晟鼎精密作为国家级专精特新“小巨人”企业，持续深耕等离子表面处理技术，致力于为半导体封装行业提供可靠的等离子清洗机整体解决方案，助力封装良率稳步提升。
