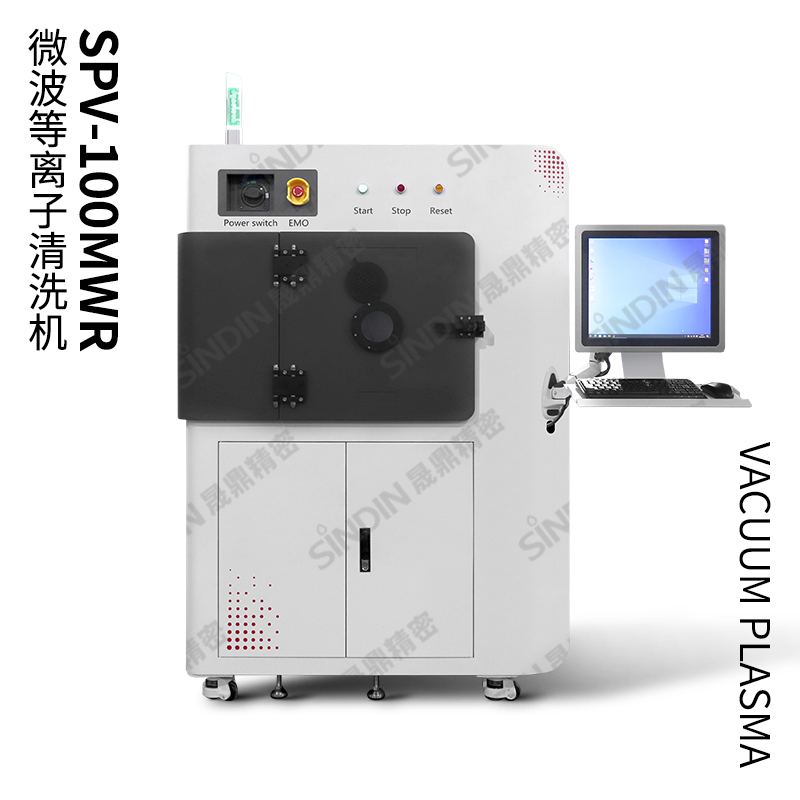

在追求更高集成度、更小尺寸和更强可靠性的半导体封装领域，每一步表面处理都至关重要。传统的湿法清洗或普通等离子清洗技术已难以满足日益严苛的工艺要求。而微波等离子清洗机，凭借其独特的能量激发方式（利用微波能量电离工艺气体），正成为先进封装制程中提升品质与效率的关键利器。

微波等离子清洗机作为先进干式清洗技术，在封装段的应用呈现以下技术优势：

一、提升表面处理效能

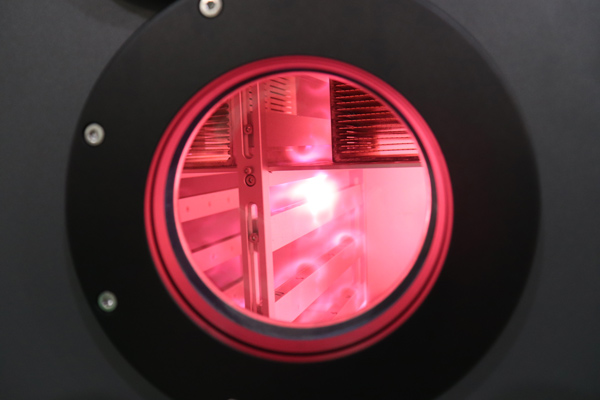

- 高密度等离子体作用：微波能量（通常为2.45GHz）激发产生高密度活性粒子，可有效去除有机残留、金属氧化物及微颗粒污染物

- 均匀改性能力：微波场分布均匀性较高，可对BGA焊盘、TSV孔等复杂结构实现一致性的表面活化，增强材料表面能

二、优化封装界面可靠性

- 键合强度提升：经处理的表面可提高芯片贴装（Die Bonding）结合力，引线键合（Wire Bonding）键合强度。

- 分层风险控制：通过增强塑封料与基板界面结合力，降低湿热环境下分层失效概率

三、工艺兼容性与效率

- 在线式集成能力：模块化设计支持无缝接入封装产线，处理周期可控制在2-5分钟/批次

- 多材料适应性：适用于陶瓷基板、环氧塑封料（EMC）、铜柱等常见封装材料表面处理

 技术应用建议

在晶圆级封装（WLP）、系统级封装（SiP）等先进工艺中，建议在以下环节集成微波等离子清洗：

1. 芯片贴装前基板处理

2. 塑封前框架清洁

3. 植球/凸块制备表面活化

（不限于以上工艺）

---

结语

微波等离子清洗技术通过物理-化学协同作用，为半导体封装提供了可控、高效、环保的表面处理方案。其在提升界面可靠性、降低工艺缺陷率方面的技术价值，成为先进封装生产线的重要工艺节点。设备选型需综合考虑封装结构特性、产能需求及气体管理系统配置。
