在半导体制造迈向更小线宽、更高集成度的今天，芯片表面的洁净度已成为决定产品良率的生命线。据统计，半导体制造环节中约30%的缺陷源自污染问题，清洗工艺贯穿芯片生产的每个关键节点。当工艺节点从微米级向纳米级持续演进，一颗直径仅0.03微米的颗粒就足以破坏线宽0.3微米的特征图形结构。然而，长期占据主流的传统湿法清洗和接触式除尘方式，正暴露出越来越难以逾越的局限性。

  传统半导体芯片除尘主要依赖湿法清洗和粘尘滚轮等接触式手段。湿法清洗通过化学溶液浸泡或喷淋去除污染物，虽然工艺成熟、效果稳定，但在面对纳米级污染物时已显力不从心。更关键的是，化学药液残留、水渍印记和废液处理等问题始终难以根治。而粘尘法通过粘性滚轮或粘尘纸去除颗粒，用力过小无法有效粘附，用力过大又可能对芯片造成物理冲击。这些传统方式不仅存在二次污染风险，更可能直接损伤精密元件的表面。

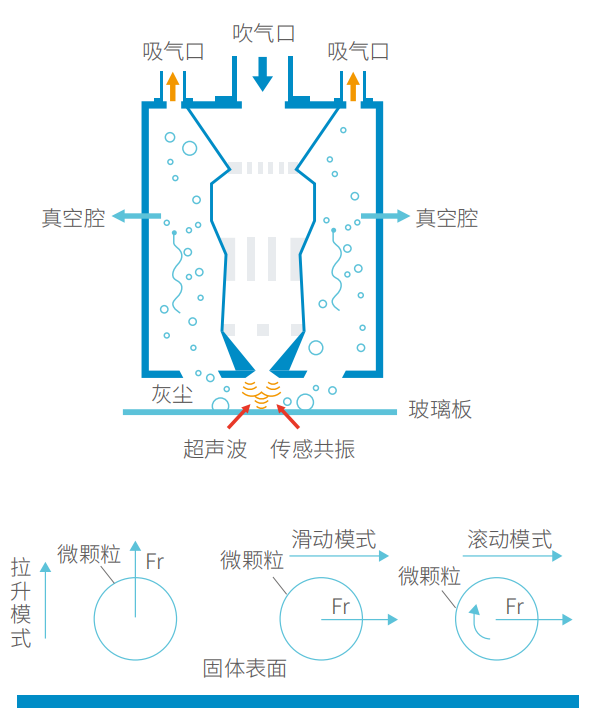

  正是在这一背景下，干式超声波除尘技术以其非接触、无损伤的物理清洁方式，为半导体芯片除尘提供了全新的技术路径。USC干式超声波除尘系统通过鼓风机向超声波发生腔提供洁净气体，气体经超声波发生器产生高频超声波，利用超声波传播的能量及振动，使尘粒克服材料表面的粘附力。尘粒以拉升、滚动及滑动三种运动方式从表面分离，再由负压系统同步收集。整个过程无需任何化学溶剂或液体介质，实现了真正意义上的干式物理除尘。

  相较于传统方式，USC干式超声波除尘在半导体芯片除尘领域的优势尤为突出。以晟鼎股份的USC干式超声波除尘清洗机为例，其对3μm尘粒的清除率达97%，对6μm尘粒的清除率达98%。设备采用闭环设计，不会对洁净车间内的湿度和空间清洁度产生影响。非接触式的作业方式彻底避免了划伤或化学腐蚀的风险。更重要的是，该技术省去了后续烘干环节，大幅提升了生产效率。

  在实际应用中，USC干式超声波除尘已广泛用于半导体制造的前段制程和封装环节。在晶圆划片后、等离子清洗前、封装前等关键节点，干式超声波除尘可快速清除产品表面的浮尘颗粒，有效保障后续喷涂、镀膜、焊接、封装等工序的质量。对于功率半导体、第三代半导体等领域的晶圆切割硅尘清理难题，USC干式超声波除尘同样提供了高效可靠的解决方案。

  从湿法清洗到干式超声波除尘，半导体芯片除尘方式的演进折射出整个行业对精密制造极致追求的缩影。晟鼎股份作为国家级专精特新“小巨人”企业，其USC干式超声波除尘技术已大批量应用于半导体制造、3C消费电子、新能源、显示等行业。随着芯片制造对洁净度要求的持续攀升，干式超声波除尘正从可选方案变为半导体芯片除尘的标配工艺，为行业良率提升和绿色制造提供着坚实的技术支撑。
