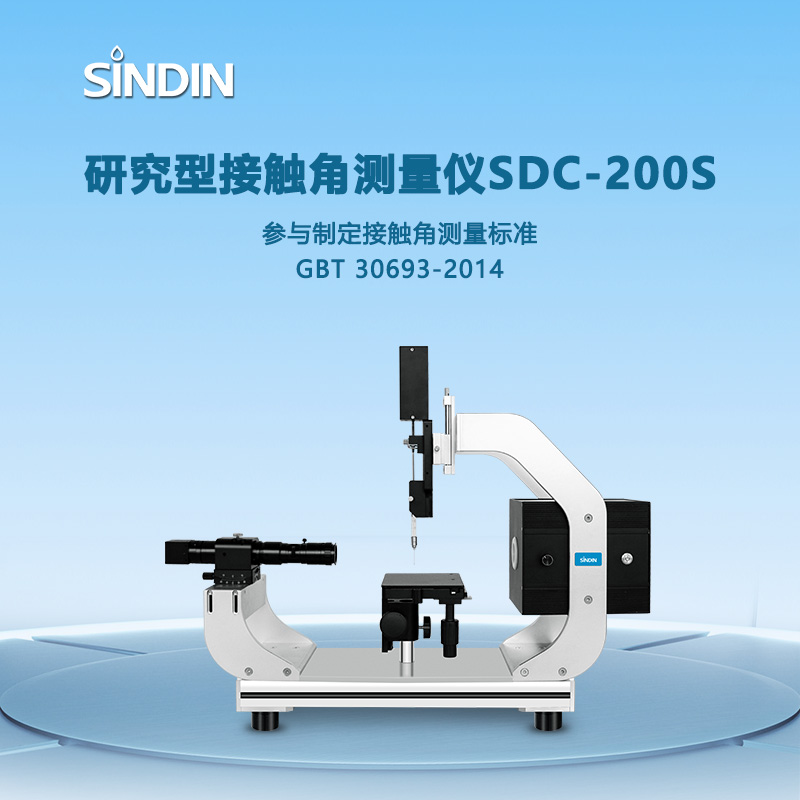

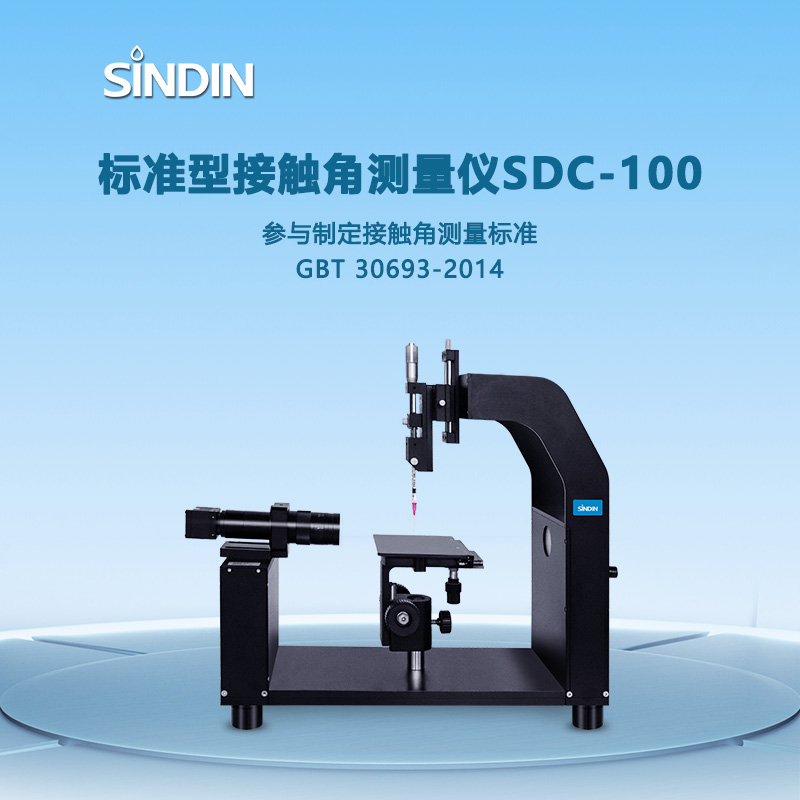

通用基准

1 平台规格尺寸

 1-1 接触角平台长测试

120mm

150mm

可根据客户样品大小设计

 1-2 接触角平台宽测试

150mm

200mm

可根据客户样品大小设计

2设备整体尺寸

460mm*200mm*380mm（长宽高）

760*240*600（长宽高）

3样品平台

  3-1 样品平台放置方式

与地面垂直放置

与地面垂直放置

  3-2 样品平台工作方式

同轴XYZ平面移动

同轴XYZ平面移动

多方位移动，满足客户更多测试需求

  3-3可承载最大样品重量

5kg

5kg

3-4仪器平台扩展

可添加加热/制冷平台（温度范围-30℃-300℃）（选配）

可添加加热/制冷平台（温度范围-30℃-500℃）（选配）
可添加旋转平台（选配）
测试滚动角（选配）

更多扩展功能，针对不同产品测试

 3-5位移距离

100*50*30（X、Y、Z方向）

100*50*30（X、Y、Z方向）

高精度移动平台，测试方便快捷

  3-6接触角观察测量范围

2~178°

2~178°

测试范围更广

  3-7测量精度

多种图像拟合功能，精度可达0.1°

多种图像拟合功能，精度可达0.1°

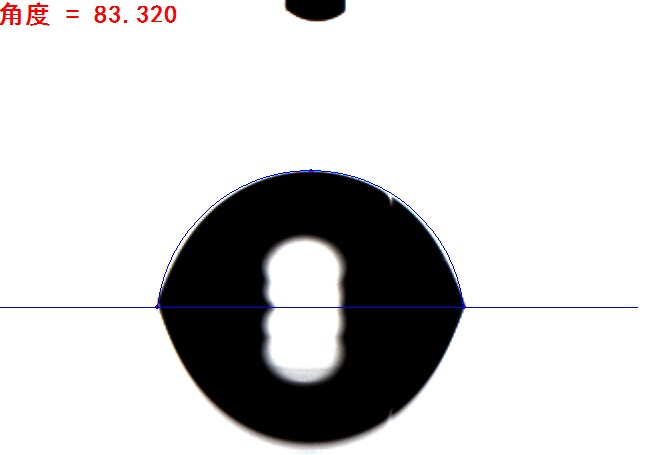

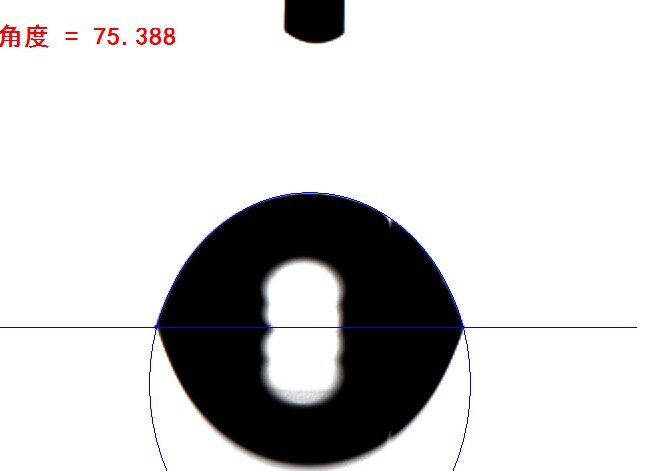

通过两种方法测试，可以看出测试结果对比，左边是圆形拟合，右边是椭圆拟合。因为水滴在大于40°时候，成像出来的图形是椭圆形状，不是圆，因此如果方法用错，将会有较大的偏差。

  3-8测量范围

针对平面，斜面，曲面，凹凸面，表面能，表面张力，界面张力等

针对平面，斜面，曲面，凹凸面，张力，界面张力，表面能等

测试样品多样化

  3-9样品平台倾斜

可添加手动（选配）

可添加手动/电动（选配）

可测滚动角度（根据需求购买或升级）

  3-10仪器水平控制

样品台水平控制、镜头水平控制和整机四脚水平

样品台水平控制、镜头水平控制和整机四脚水平

4 进样系统及控制

  4-1 进样系统

电动控制注射泵系统，软件精准控制注射体积（滴液精度0.01微升）

电动控制注射泵系统，软件精准控制注射体积（滴液精度0.01微升）

  4-2进液器

250ul/500μl原装进口微量进液器

250ul/500μl原装进口微量进液器

微量进液器精度可达0.1μl

  4-3针头

0.51mm(接触角标准)   1.6mm(表面张力标准)

0.51mm(接触角标准)   1.6mm(表面张力标准)

针头对测试结果至关重要，尤其大角度和小角度明显

  4-4进样器控制

XY 行程：手动100mm*100mm

XY 行程：手动100mm*100mm

可横向纵向移动

  4-5进样模式

微量注射泵进液：程序设置进样管清洗，快速吸液、注液、进样体积功能

微量注射泵进液：程序设置进样管清洗，快速吸液、注液、进样体积功能

  4-6进样调节材质

航空铝材(特制)  （丝杆）

航空铝材(特制)  （丝杆）

5 成像系统及控制

  5-1镜头控制

可前后调节30mm；

可前后调节60mm；上下30mm,可调顶视10°

  5-2镜头

普通手动0.7-4.5X放大倍率镜头（常用显微镜镜头）

手动聚焦连续变倍带5mm变焦远心镜头0.7-4.5X放大倍率（无失真）

远心镜头采集图像无失真，普通镜头因为景深问题导致图像会失真

  5-3相机通讯

采用原装进口USB2.0制式,300万像素工业级Cmos摄像机,25帧/秒

采用原装进口USB2.0制式,300万像素工业级Cmos摄像机,25帧/秒

  5-4背景光

采用聚焦光式同轴光源，软件控制加手动调节光强且无滞后作用的冷光LED背光光源

采用光筒式聚焦同轴光源，软件控制加手动调节光强且无滞后作用的冷光LED蓝色背光光源（蓝光可降低光与水折射率）

减小光的反射性能，更好的观察小角度等测试

6软件指标

  6-1接触角分析方法

高宽法、圆环拟合法、椭圆拟合法、曲线尺法、量角法、悬滴拟合法、自动影像分析法等等

高宽法、圆环拟合法、椭圆拟合法、曲线尺法、量角法、悬滴拟合法、自动影像分析法等等

根据行业标准：40度以下采用圆环法
                       40-120度采用椭圆拟合法
                      大于120度采用Young–Laplace法

  6-2接触角数据取得方式

全自动测值和手动测值相结合

全自动测值和手动测值相结合

  6-3接触角量测技术

贴合式拟合法，与真实液滴外廓实际量测相结合，解决非对称图像测值问题

贴合式拟合法，与真实液滴外廓实际量测相结合，解决非对称图像测值问题

实际上水滴角属于非常规圆测试，图形变化万千，
贴合式拟合，无论圆合非圆都能精准测试

  6-4拍摄图像方法

单张拍摄、间隔拍摄（1-3600秒）和25帧/秒连续拍摄录像/回播、视频连续快速一键测试、翻转、缩放、轮廓提取。

单张拍摄、间隔拍摄（1-3600秒）和60帧/秒连续拍摄录像/回播、视频连续快速一键测试、翻转、缩放、轮廓提取。

  6-5左右接触角对比功能

有

有

  6-6视频录相功能

录制AVI格式影视图像，可用于动态接触角测试

录制AVI格式影视图像，可用于动态接触角测试

录制动态视频，随时观察液体与产品接触面水滴变化情况。特别是低角度需要动态测试，因为低角度亲水扩张较为迅速

  6-7液滴量控制

注射软件控制，精度0.01微升

注射软件控制，精度0.01微升

7 电源供应器

  7-1电压的输入

100~240V；50~60Hz；

100~240V；50~60Hz；

7-2漏电保护

仪器自带3A保险

仪器自带3A保险

8报表输出

 8-1 SPC报表输出内容

WORD（可同时保存多组数据及图片），EXCEL格式输出

WORD（可同时保存多组数据及图片），EXCEL格式输出

WORD报告可保存实时图片及数据，更加直观

总结

1，电机软体控制滴液流量，能完美达到客户滴液精度要求，超高水滴稳定性能，更合理避免测试偏差。
2，采用蓝基调冷光源，避免光源波长扩散，降低光与液体折射率，提高对小角度测试精准度，成像更加清晰。
3，采用高清倍数0.7-4.5倍高清显微镜镜头，操作方便，且使图像达到无失真效果，提高测试精准度。

1，电机软体控制滴液流量，能完美达到客户滴液精度要求，超高水滴稳定性能，更合理避免测试偏差。
2，采用蓝基调冷光源，避免光源波长扩散，降低光与液体折射率，提高对小角度测试精准度，成像更加清晰。
3，采用高清倍数进口远心连续变倍带5mm变焦镜头，操作方便，且使图像达到无失真效果，提高测试精准度。
4，采用圆筒聚焦光设计，可针对等离子超声波等超低界面角度测试。
5，应对其他材料要求，后期扩张性强（如滑落滚动角、真空吸附平台、电场平台、磁场平台、高低温平台、纳升级注射泵、旋转平台、倾斜支架、多液体注射、双液体角度测量等等）
